Газопоршневая электростанция C1400N5C

С целью отбора тепла и последующего его использования применяется тепловой модуль. Тепловая мощность установки составляет 500 кВт (250 на ДВС).

Состав:

• Утилизатор тепла охлаждающей жидкости (УТА);
• Утилизатор тепла отходящих газов (УТГ) – котел утилизатор;
• Байппасный трубопровод;
• Переключатель потоков дымовых газов;
• Рамное основание;
• Трубопроводная обвязка утилизаторов по трассам охлаждающей жидкости и сетевого теплоносителя;
• Комплект КИПиА;
• Шкаф автоматического управления.

- УТА снимает тепло антифриза двигателя – вместо охлаждения антифриза на радиаторе охлаждения (градирне) антифриз отдает свою тепловую энергию на нагрев воды потребителя.
- УТГ снимает тепло с уходящих выхлопных газов двигателя: температура уходящих дымовых газов на выходе из двигателя составляет порядка 450 - 550 °С, температура газов на выходе из УТГ составляет 120 – 180 °С. Данное понижение температуры позволяет обеспечить существенный нагрев воды потребителя.

Задача клапана не допустить, перегрев двигателя и отдать максимум тепловой мощности Потребителю по потребности. Циркуляционным насосом охлаждения двигателя управлять не требуется. Управлять необходимо насосом теплового контура потребителя (стандартно не включено в комплект поставки). Частота вращения насоса должна зависеть от температуры «обратной воды» и поддерживать заданный график 40/60, 60/80 или 70/90 (потребитель сам выбирает свой), т.е. какая температура должна «прийти» к потребителю, и какая должна «вернуться» в теплообменник. Трехходовой клапан устанавливается на линии выхода ОЖ из ДВС. Диаметр соединений градирни с двигателем– DN (Ду) 65

Стандартно устанавливается 3-х ходовой клапан. Им управляет контроллер ГПУ по температуре ДВС по следующему алгоритму: При запуске и прогреве ДВС клапан открыт в сторону СУТ. При превышении температуры двигателя выше 88 °С, клапан «переводится» в сторону сухой градирни» до снижения температуры до 82 °С (значения температуры настраиваются по требованию заказчика…макс температура ДВС – 95 °С, температуру можно удерживать в любом диапазоне).

Время полного переключения клапана с СУТ на сухую градирню составляет 60 секунд, в процессе работы ДВС клапан всегда медленно колеблется между сухой градирней и СУТ. Если потребитель способен снять 100% тепловой мощности ГПУ, то клапан всегда открыт на 100% в сторону СУТ, но как только потребитель перестанет снимать тепловую мощность в полном объеме, клапан начнет медленно закрываться и зависнет в каком-то положении, позволяющем отдать требуемую тепловую мощность потребители и обеспечить сохранение рабочей температуры в двигателе. мм

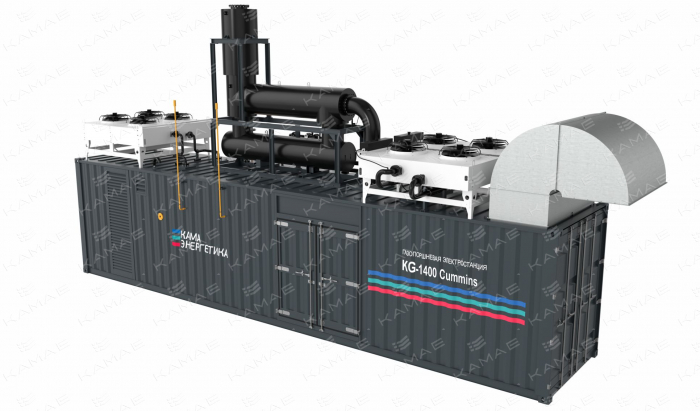

Блок-контейнер с минимальными затратами на проектирование и монтаж обладает рядом преимуществ:

• обеспечивает комфортные условия работы обслуживающего персонала;
• обладает высокой противопожарной безопасностью;
• является сертифицированным контейнером;
• гарантирует работу оборудования при любых погодных условиях (температура от -40 до +40 °С, ливни и снегопады);
• обеспечивает сохранность оборудования от механических повреждений и несанкционированного доступа при транспортировке и эксплуатации.

Открытое исполнение — это наиболее простой, экономичный и компактный способ реализации проекта, обеспечивающий полный доступ для обслуживания и ремонта. Однако для его реализации требуется специально оборудованное помещение с различными инженерными системами, такими как вентиляция, пожаротушение, отвод выхлопных газов и отопление.
